E5L-BX1の結線

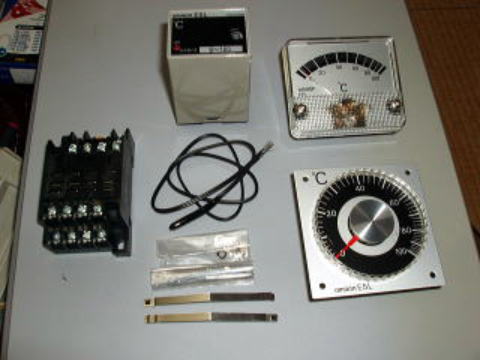

写真のように部品が多く結線にはかなりの技術と時間を要したが、器内温度を測定出来、なおかつ、暖房・冷房の両機能をもっているため大変に重宝している。

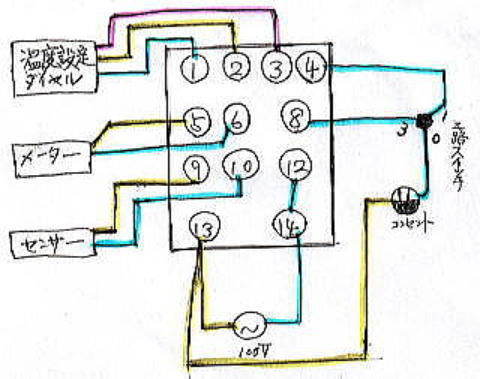

結線の考え方は、１００Ｖ電源の一方の電源（接地側電源→黄色）は端子�L→直接コンセントへ、もう一方の（非接地電源→青色）は端子�M → 端子�K → 端子�C＆端子�Gへ通電している。そのため、接地側電源＆非接地側電源�Cをコンセント経由で負荷へ連結すると「冷房用」、接地側電源＆非設置側電源�Gをコンセント経由で負荷へ連結すると「暖房用」となる。

余談であるが、この結線図は電気工事に使用する複線図で、接地側電源に白線を、非接地側電源に黒線を使う約束になっているのでチェッ
クが容易です。
